设置多节点 Geo

Tier: 专业版，旗舰版

Offering: 私有化部署

本文档描述了在多节点配置中运行 Geo 的最小参考架构。如果您的多节点设置与所述不同，可以根据需要调整这些说明。

本指南适用于具有多个应用节点（Sidekiq 或 GitLab Rails）的安装。对于带有外部 PostgreSQL 的单节点安装，请遵循为两个单节点站点设置 Geo（使用外部 PostgreSQL 服务），如果您使用其他外部服务，请相应调整配置。

架构概览#

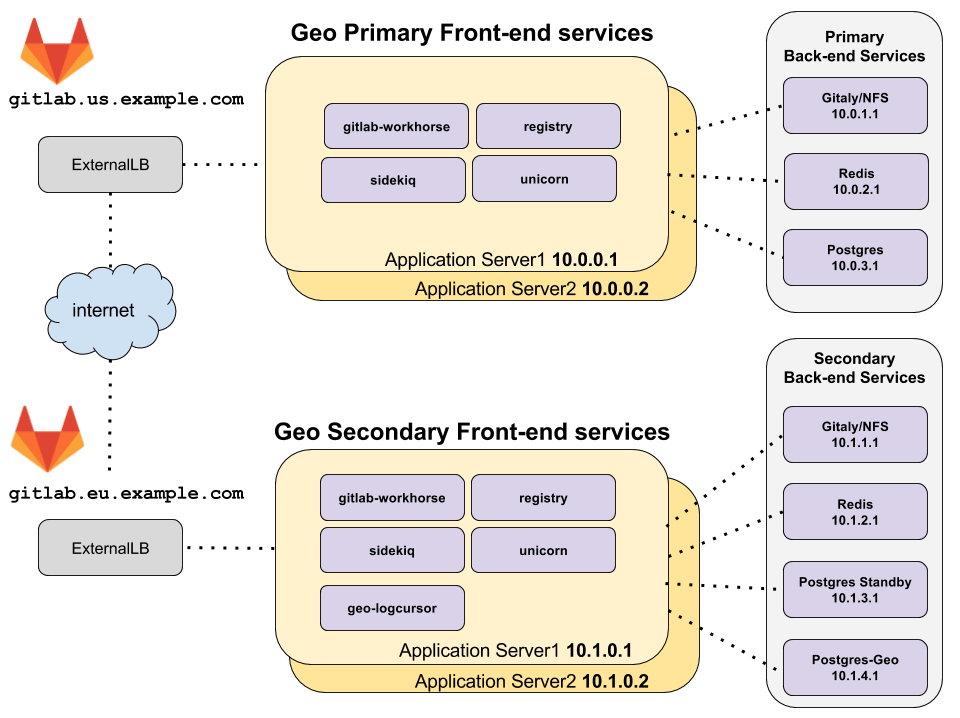

在多节点配置中运行 Geo 的架构，包含主和辅助后端服务

图表源文件 - 仅限 GitLab 团队成员

拓扑图假设 主 和 辅助 Geo 站点位于两个不同的位置，在它们自己的虚拟网络中，使用私有 IP 地址。网络配置使得一个地理位置中的所有机器都可以使用它们的私有 IP 地址相互通信。给出的 IP 地址是示例，可能会根据您部署的网络拓扑而有所不同。

访问这两个 Geo 站点的唯一外部方式是通过 HTTPS，在上一个示例中为 gitlab.us.example.com 和 gitlab.eu.example.com。

主 和 辅助 Geo 站点必须能够通过 HTTPS 相互通信。

多节点的 Redis 和 PostgreSQL#

由于为 PostgreSQL 和 Redis 设置此配置涉及的额外复杂性，本 Geo 多节点文档未涵盖此内容。

有关使用 Linux 软件包设置多节点 PostgreSQL 集群和 Redis 集群的更多信息，请参见：

可以使用云托管服务来运行 PostgreSQL 和 Redis，但这超出了本文档的范围。

先决条件：两个独立运行的极狐GitLab 多节点站点#

一个极狐GitLab 站点作为 Geo 主 站点。使用极狐GitLab 参考架构文档进行设置。您可以为每个 Geo 站点使用不同的参考架构规模。如果您已经有一个正在使用的极狐GitLab 实例，它可以作为 主 站点。

第二个极狐GitLab 站点作为 Geo 辅助 站点。同样，使用极狐GitLab 参考架构文档进行设置。最好登录并测试它。但是，请注意，作为从 主 站点复制过程的一部分，其数据将被清除。

将极狐GitLab 站点配置为 Geo 主 站点#

以下步骤使极狐GitLab 站点能够作为 Geo 主 站点。

步骤 1：配置 主 前端节点#

不要使用 geo_primary_role，因为它适用于单节点站点。

  1. 编辑 /etc/gitlab/gitlab.rb 并添加以下内容：

    ruby
    1##
2## Geo 站点的唯一标识符。请参见
3## https://gitlab.cn/docs/administration/geo_sites/#common-settings
4##
5gitlab_rails['geo_node_name'] = '<site_name_here>'
6
7##
8## 禁用自动迁移
9##
10gitlab_rails['auto_migrate'] = false

进行这些更改后，重新配置极狐GitLab以使更改生效。

步骤 2：将站点定义为 主 站点#

  1. 在其中一个前端节点上执行以下命令：

    shell
    sudo gitlab-ctl set-geo-primary-node

在典型的极狐GitLab 多节点设置过程中，应用节点上的 PostgreSQL 和 Redis 应该已经被禁用。从应用节点到后端节点上服务的连接也应该已经配置好。请参见 PostgreSQL 和 Redis 的多节点配置文档。

将另一个极狐GitLab 站点配置为 Geo 辅助 站点#

辅助 站点类似于任何其他极狐GitLab 多节点站点，但有三个主要区别：

  • 主 PostgreSQL 数据库是 Geo 主 站点 PostgreSQL 数据库的只读副本。
  • 每个 Geo 辅助 站点都有一个额外的 PostgreSQL 数据库，称为“Geo 跟踪数据库”，用于跟踪各种资源的复制和验证状态。
  • 有一个额外的极狐GitLab 服务 geo-logcursor

因此，我们逐个设置多节点组件，并包含与典型多节点设置的偏差。但是，我们强烈建议首先配置一个全新的极狐GitLab 站点，就好像它不是 Geo 设置的一部分一样。这可以验证它是一个正常工作的极狐GitLab 站点。然后才应该将其修改为用作 Geo 辅助 站点。这有助于将 Geo 设置问题与无关的多节点配置问题分开。

步骤 1：在 Geo 辅助 站点上配置 Redis 和 Gitaly 服务#

配置以下服务，再次使用非 Geo 多节点文档：

可以使用 NFS 代替 Gitaly，但不推荐。

步骤 2：在 Geo 辅助 站点上配置 Geo 跟踪数据库#

Geo 跟踪数据库不能在多节点 PostgreSQL 集群中运行，请参见为跟踪 PostgreSQL 数据库配置 Patroni 集群。

您可以在单个节点上运行 Geo 跟踪数据库，如下所示：

  1. 为极狐GitLab 应用程序用于访问跟踪数据库的数据库用户生成所需密码的 MD5 哈希：

    用户名（默认为 gitlab_geo）会包含在哈希中。

    shell
    gitlab-ctl pg-password-md5 gitlab_geo
# 输入密码：<your_tracking_db_password_here>
# 确认密码：<your_tracking_db_password_here>
# fca0b89a972d69f00eb3ec98a5838484

    在下一步中使用此哈希填充 <tracking_database_password_md5_hash>。

  2. 在打算运行 Geo 跟踪数据库的机器上，将以下内容添加到 /etc/gitlab/gitlab.rb：

    ruby
    1##
2## 启用 Geo 辅助跟踪数据库
3##
4geo_postgresql['enable'] = true
5geo_postgresql['listen_address'] = '<ip_address_of_this_host>'
6geo_postgresql['sql_user_password'] = '<tracking_database_password_md5_hash>'
7
8##
9## 配置到副本数据库的 PostgreSQL 连接
10##
11geo_postgresql['md5_auth_cidr_addresses'] = ['<replica_database_ip>/32']
12gitlab_rails['db_host'] = '<replica_database_ip>'
13
14# 防止 reconfigure 尝试在副本数据库上运行迁移
15gitlab_rails['auto_migrate'] = false

  3. 选择退出自动 PostgreSQL 升级，以避免在升级极狐GitLab 时出现意外停机。请注意已知的使用 Geo 升级 PostgreSQL 时的注意事项。特别是对于较大的环境，必须谨慎规划和执行 PostgreSQL 升级。因此，今后请确保 PostgreSQL 升级是定期维护活动的一部分。

进行这些更改后，重新配置极狐GitLab以使更改生效。

如果使用外部 PostgreSQL 实例，另请参见使用外部 PostgreSQL 实例的 Geo。

步骤 3：配置 PostgreSQL 流复制#

遵循 Geo 数据库复制说明。

如果使用外部 PostgreSQL 实例，另请参见使用外部 PostgreSQL 实例的 Geo。

启用流复制后，gitlab-rake db:migrate:status:geo 会失败，直到辅助站点的配置完成，特别是 Geo 配置 - 步骤 3. 添加辅助站点。

步骤 4：在 Geo 辅助 站点上配置前端应用节点#

不要使用 geo_secondary_role，因为它适用于单节点站点。

在最小架构图中，有两台机器运行极狐GitLab 应用服务。这些服务在配置中被选择性启用。

按照参考架构中概述的相关步骤配置极狐GitLab Rails 应用节点，然后进行以下修改：

  1. 在 Geo 辅助 站点的每个应用节点上编辑 /etc/gitlab/gitlab.rb，并添加以下内容：

    ruby
    1##
2## 启用极狐GitLab 应用服务。application_role 启用了许多服务。
3## 或者，您可以选择在不同节点上启用或禁用特定服务，
4## 以帮助水平扩展和关注点分离。
5##
6roles ['application_role']
7
8## `application_role` 已经启用了此功能。只有在您选择性启用
9## 依赖于 Rails 的单个服务（如 `puma`、`sidekiq`、`geo-logcursor` 等）时，
10## 才需要此行。
11gitlab_rails['enable'] = true
12
13##
14## 启用 Geo 日志游标服务
15##
16geo_logcursor['enable'] = true
17
18##
19## Geo 站点的唯一标识符。请参见
20## https://gitlab.cn/docs/administration/geo_sites/#common-settings
21##
22gitlab_rails['geo_node_name'] = '<site_name_here>'
23
24##
25## 禁用自动迁移
26##
27gitlab_rails['auto_migrate'] = false
28
29##
30## 配置到跟踪数据库的连接
31##
32geo_secondary['enable'] = true
33geo_secondary['db_host'] = '<geo_tracking_db_host>'
34geo_secondary['db_password'] = '<geo_tracking_db_password>'
35
36##
37## 配置到流副本数据库的连接（如果尚未配置）
38##
39gitlab_rails['db_host'] = '<replica_database_host>'
40gitlab_rails['db_password'] = '<replica_database_password>'
41
42##
43## 配置到 Redis 的连接（如果尚未配置）
44##
45gitlab_rails['redis_host'] = '<redis_host>'
46gitlab_rails['redis_password'] = '<redis_password>'
47
48##
49## 如果您使用的是不由 Omnibus 管理的自定义用户，则需要指定
50## 如下所示的 UID 和 GID，并确保它们在集群中的节点之间匹配，
51## 以避免权限问题
52##
53user['uid'] = 9000
54user['gid'] = 9000
55web_server['uid'] = 9001
56web_server['gid'] = 9001
57registry['uid'] = 9002
58registry['gid'] = 9002

如果您使用 Linux 软件包设置了 PostgreSQL 集群，并设置了 postgresql['sql_user_password'] = 'md5 摘要 of secret'，请记住 gitlab_rails['db_password'] 和 geo_secondary['db_password'] 包含明文密码。这些配置用于让 Rails 节点连接到数据库。

确保当前节点的 IP 列在只读副本数据库的 postgresql['md5_auth_cidr_addresses'] 设置中，以允许此节点上的 Rails 连接到 PostgreSQL。

进行这些更改后，重新配置极狐GitLab以使更改生效。

在架构概览拓扑中，以下极狐GitLab 服务在“前端”节点上启用：

  • geo-logcursor
  • gitlab-pages
  • gitlab-workhorse
  • logrotate
  • nginx
  • registry
  • remote-syslog
  • sidekiq
  • puma

通过在前端应用节点上运行 sudo gitlab-ctl status 来验证这些服务是否存在。

步骤 5：为 Geo 辅助 站点设置负载均衡器#

最小架构图显示每个地理位置都有一个负载均衡器，用于将流量路由到应用节点。

有关更多信息，请参见多节点极狐GitLab 的负载均衡器。

步骤 6：在 Geo 辅助 站点上配置后端应用节点#

最小架构图显示所有应用服务在同一台机器上一起运行。但是，对于多节点，我们强烈建议将所有服务分开运行。

例如，一个 Sidekiq 节点可以按照之前记录的前端应用节点类似的方式进行配置，并进行一些更改以仅运行 sidekiq 服务：

  1. 在 Geo 辅助 站点的每个 Sidekiq 节点上编辑 /etc/gitlab/gitlab.rb，并添加以下内容：

    ruby
    1##
2## 启用 Sidekiq 服务
3##
4sidekiq['enable'] = true
5gitlab_rails['enable'] = true
6
7##
8## Geo 站点的唯一标识符。请参见
9## https://gitlab.cn/docs/administration/geo_sites/#common-settings
10##
11gitlab_rails['geo_node_name'] = '<site_name_here>'
12
13##
14## 禁用自动迁移
15##
16gitlab_rails['auto_migrate'] = false
17
18##
19## 配置到跟踪数据库的连接
20##
21geo_secondary['enable'] = true
22geo_secondary['db_host'] = '<geo_tracking_db_host>'
23geo_secondary['db_password'] = '<geo_tracking_db_password>'
24
25##
26## 配置到流副本数据库的连接（如果尚未配置）
27##
28gitlab_rails['db_host'] = '<replica_database_host>'
29gitlab_rails['db_password'] = '<replica_database_password>'
30
31##
32## 配置到 Redis 的连接（如果尚未配置）
33##
34gitlab_rails['redis_host'] = '<redis_host>'
35gitlab_rails['redis_password'] = '<redis_password>'
36
37##
38## 如果您使用的是不由 Omnibus 管理的自定义用户，则需要指定
39## 如下所示的 UID 和 GID，并确保它们在集群中的节点之间匹配，
40## 以避免权限问题
41##
42user['uid'] = 9000
43user['gid'] = 9000
44web_server['uid'] = 9001
45web_server['gid'] = 9001
46registry['uid'] = 9002
47registry['gid'] = 9002

    您可以类似地配置一个节点仅运行 geo-logcursor 服务，设置 geo_logcursor['enable'] = true 并通过 sidekiq['enable'] = false 禁用 Sidekiq。

    这些节点不需要连接到负载均衡器。

步骤 7：复制密钥并在应用程序中添加辅助站点#

  1. 配置极狐GitLab 以设置 主 和 辅助 站点。
